皮带头部采样机

BF-TCY

刮板式采样头能够全断面截取物料流，取得样品具有代表性

产品概述/Product Description

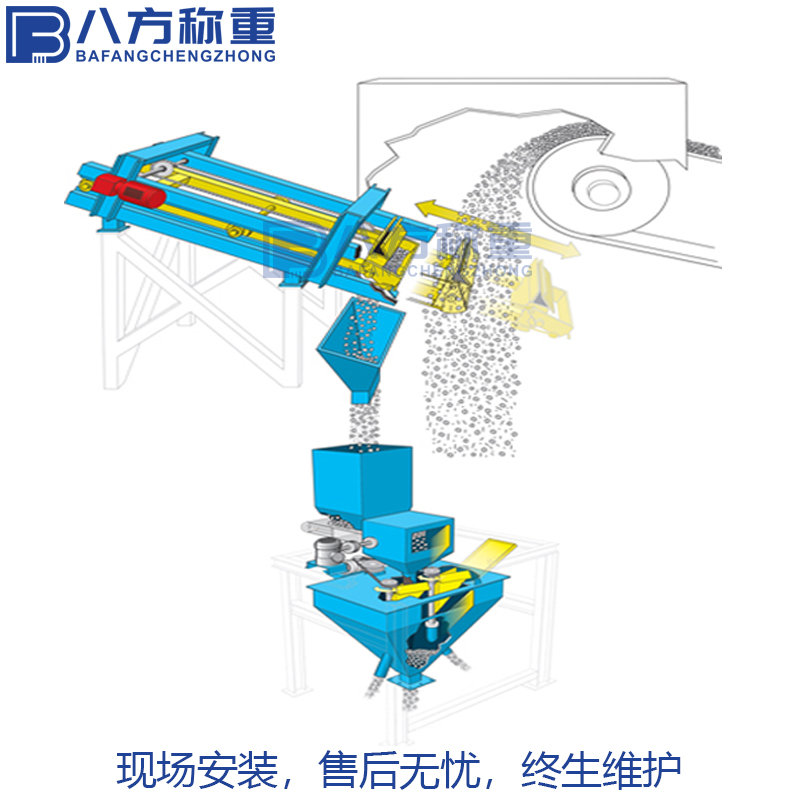

工作流程:

1、根据设定时间采样机电机启动；

2、采样头旋转经过物料流并横向截取物料，直到接近开关触发；同时物料落入溜管；

3、接近开关触发后，电机断电并施加制动。将采样头停止并保持在料流对面位置（零位）；

4、计时器计时进入下一周期。

性能特点

完善的防护功能不伤皮带：漏斗防护装置，运行时不伤输送带，且使用寿命更长

配备平衡块平衡离心力：采样头特别配置平衡块来平衡离心力，实现采样头回转部分的动静平衡

全密封设计：采样全过程密封设计，有效防止水分散失和物料泄露，并隔绝灰尘、腐蚀气体的污染

品牌配置，坚固耐用：与物料接触部位精选304不锈钢材质，耐腐蚀、耐磨性能强

支持自定义参数设置：可自定义全自动运行所需时间间隔、采样量多少、时段等参数，操作简单、管理更方便

适用带速	采样量	适用水份	采样时控	采样方案符合	制样方案符合
1.5-4m/s	>5Kg/次	≤17%	0-999min任定	0.5-20t	《GB475-96商品煤样采取方法》《GB474-96煤样的制备方法》

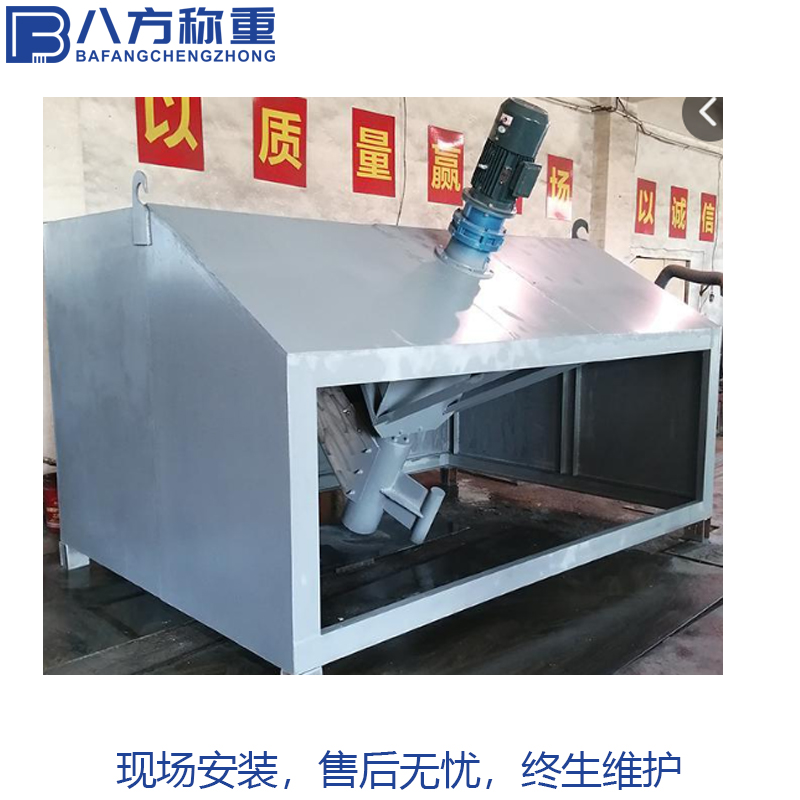

皮带头部采样机是安装于皮带输送机上的自动化采样设备。真正的全断面采样，关键部件为不锈钢材质，安装时简单快捷，无需改造皮带机结构即可满足煤炭、电力、冶金、化工等不同行业的采制样需求。

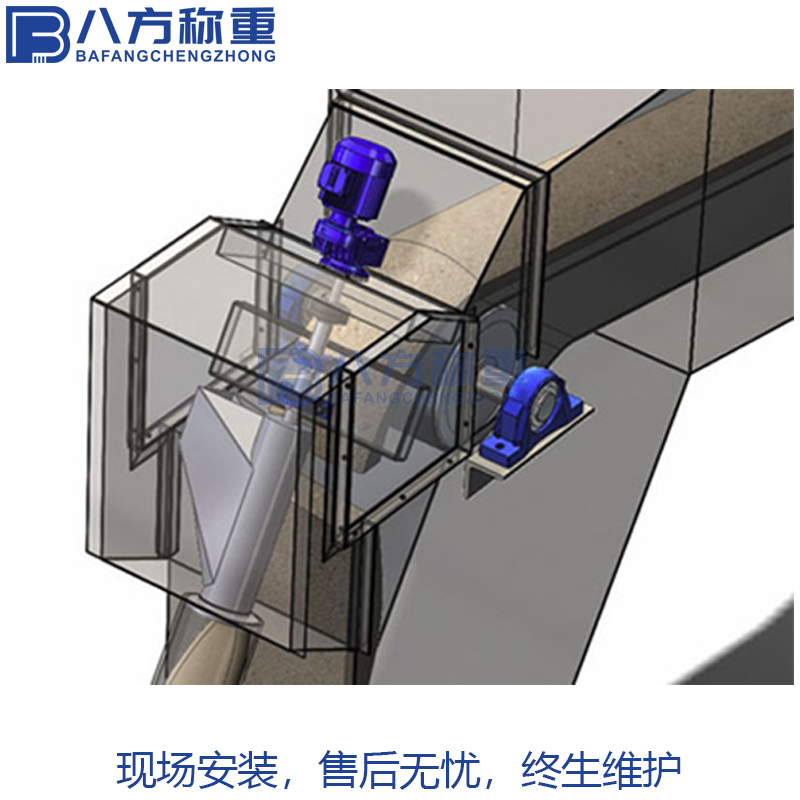

产品组成:电机减速机、旋转C式采样头、落料管、样品收集器和钢结构支架。

工作原理:皮带采样机启动后，由电机通过减速机减速，带动转臂轴圆周旋转，使转臂前端取样头对皮带上的物料进行全断面取样。

安装位置：安装在皮带输送机头部位置，从输送机头部料流中采集子样。

适用带速1.5-4m/s

采样量> 5Kg/次

适用水份≤17%

采样时控0-999min任定

控制方式：上位机+PLC 控制，可实现全自动采制样，也可半自动、手动运行
